发光强度

发光强度：发光体在给定方向上的发光强度是该发光体在该方向的立体角元dΩ内传输的光通量dΦ除以该立体角元所得之商，即单位立体角的光通量。单位为坎德拉(cd)，1cd＝1lm/sr。

注释：“发光强度”也可简称“光强”，光强是一个与方向有关的量，可以理解为某个方向上光的密度。

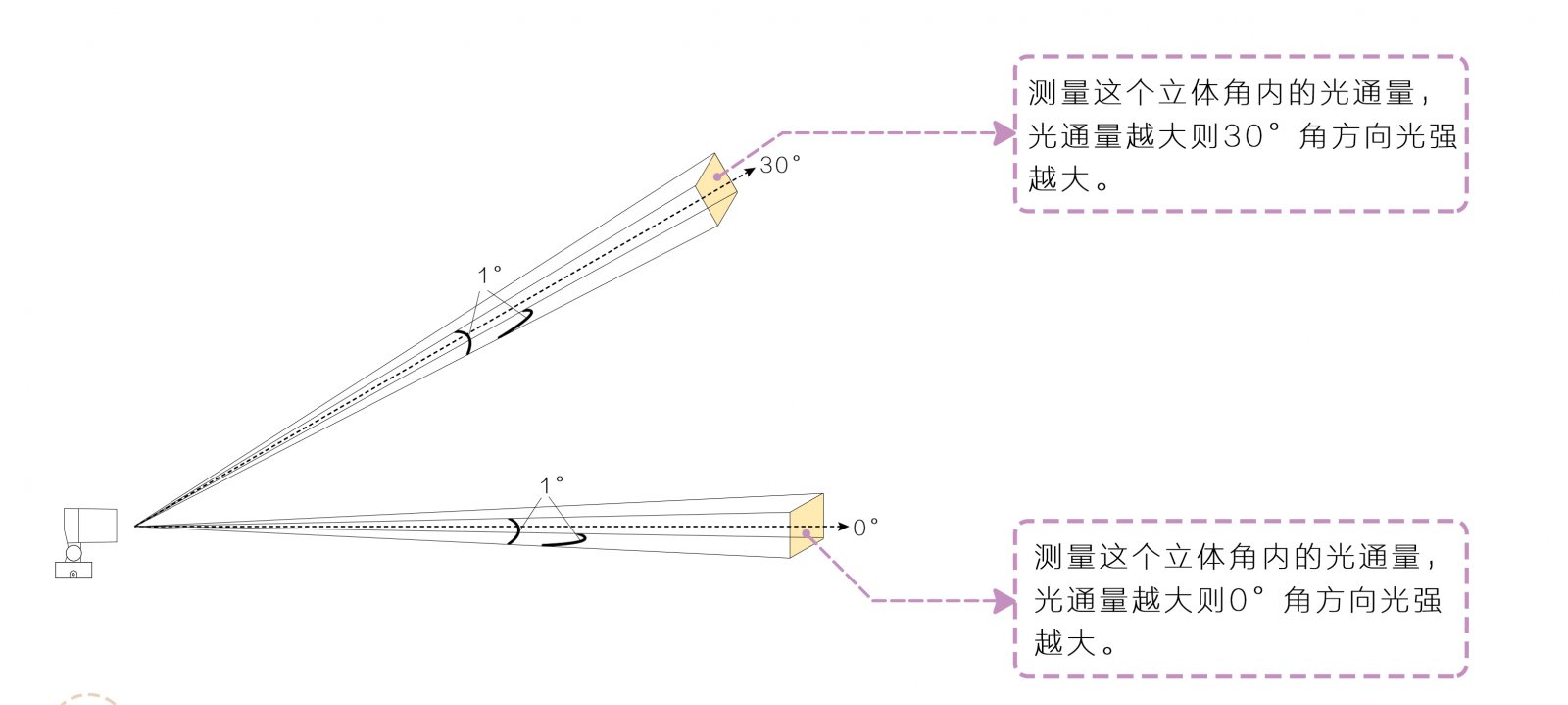

假设一个灯具照射的方向为0°，以0°为中心取水平1°、垂直1°的一个立体角（当然真正立体角的计算不是这样简单的，这种方式只是为了方便大家理解），然后测试这个角中的光通量。

  ▲ 光强的概念

这个光通量越大则0°方向的光强越大。如果测试的30°方向单位立体角中的光通量为1350 lm，则得出30°方向的光强为1350 cd。

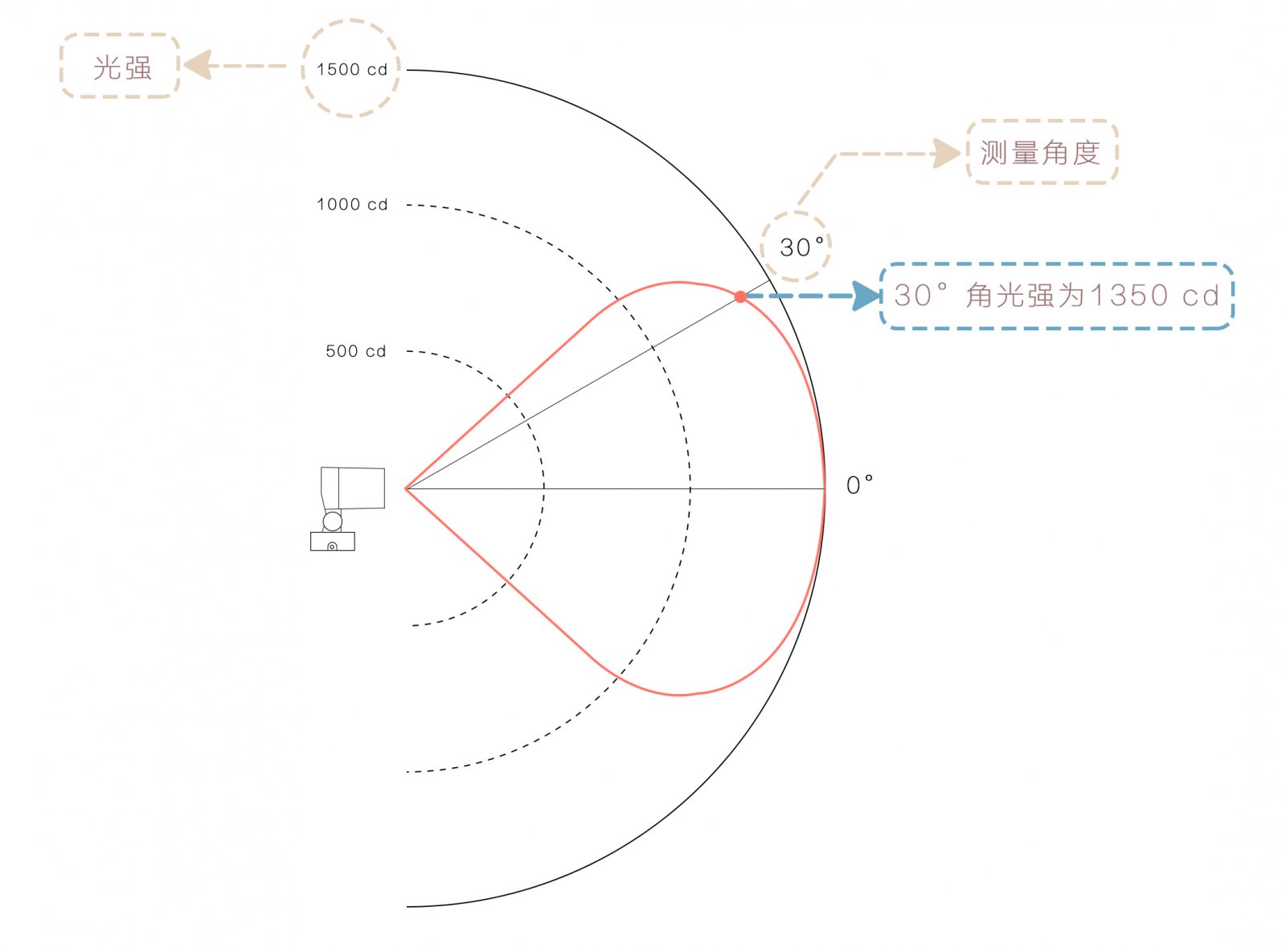

根据这个数据绘制了配光曲线图，图中径向的角度就是方向角，一个个同心圆就是光强大小，越靠近外圈，光强越大。

图中，红色图形代表灯具光强随角度变化的曲线。红点，表示灯具与中轴线呈30°角时的光强为1350lm。了解了这个灯具的配光曲线就对光强一目了然了。

  ▲ 配光曲线

有些灯的配光曲线尖锐，说明光束角小，有些灯的配光曲线如水滴，说明光束角大。

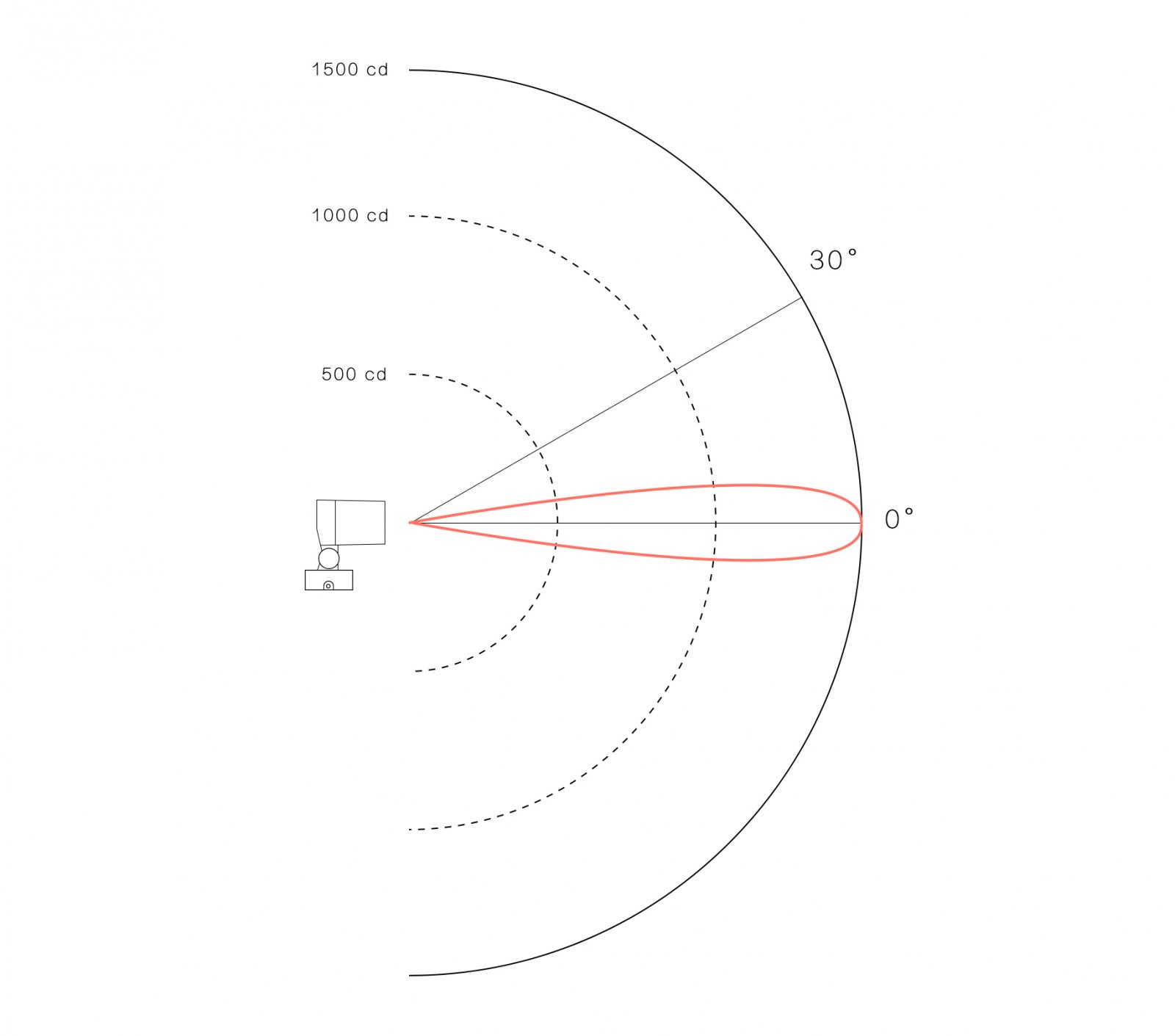

 ▲ 尖锐的配光曲线

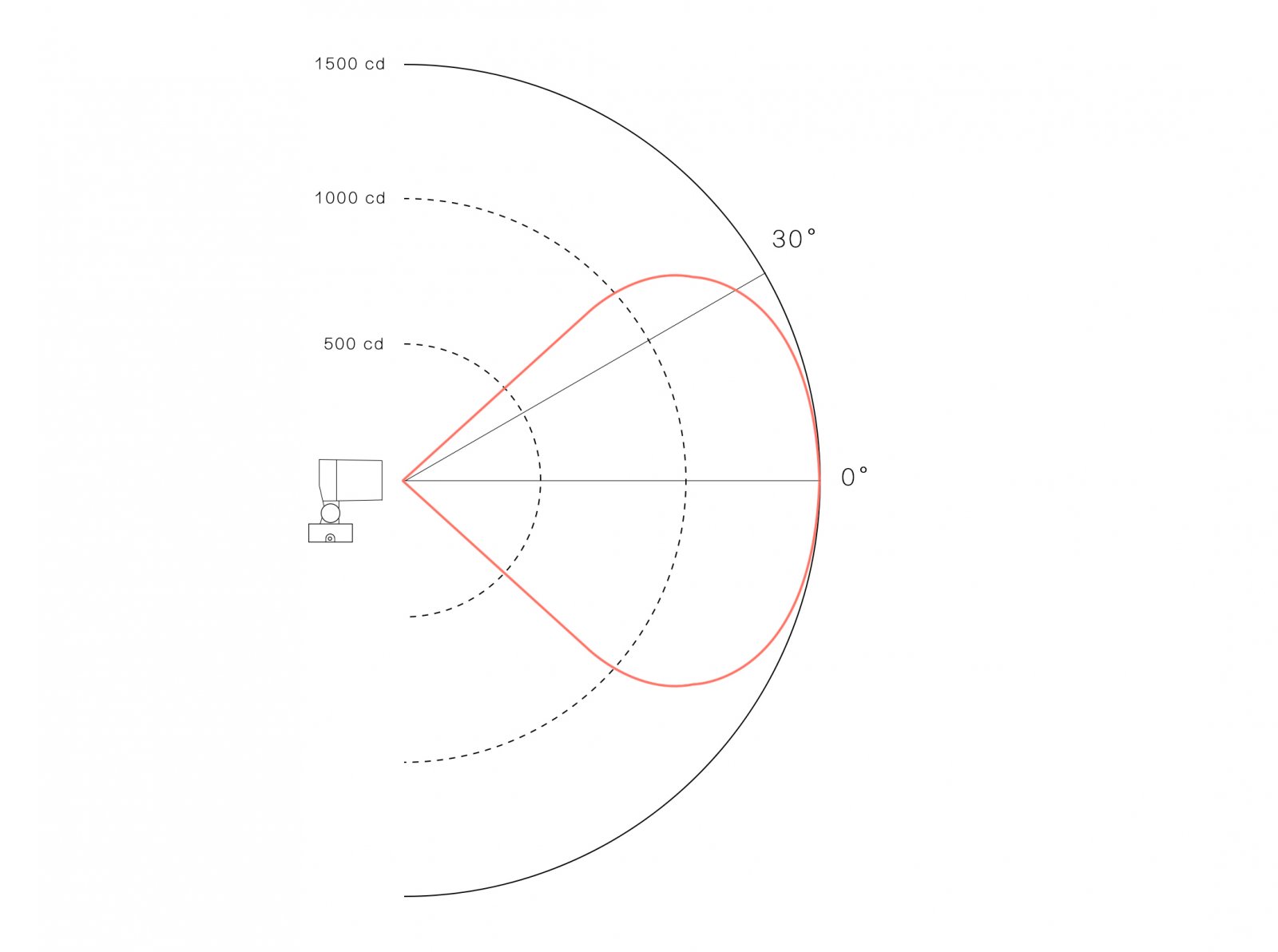

▲ 水滴状的配光曲线
